鍛件回火工藝是鍛件重要的一道工序，鍛件回火是將經過淬火的工件重新加熱到低于下臨界溫度AC1（加熱時珠光體向奧氏體轉變的開始溫度）的適當溫度，保溫一段時間后在空氣或水、油等介質中冷卻的金屬熱處理工藝。或將淬火后的合金工件加熱到適當溫度，保溫若干時間，然后緩慢或快速冷卻。一般用于減小或消除淬火鋼件中的內應力，或者降低其硬度和強度，以提高其延性或韌性。淬火后的工件應及時回火，通過淬火和回火的相配合，才可以獲得所需的力學性能。

回火的分類有哪些呢？山西永鑫生鍛造為大家介紹下：

低溫回火

工件在150~250℃進行的回火。

目的是保持淬火工件高的硬度和耐磨性，降低淬火殘留應力和脆性

回火后得到回火馬氏體，指淬火馬氏體低溫回火時得到的組織。力學性能：58～64HRC，高的硬度和耐磨性。

應用范圍：主要應用于各類高碳鋼的工具、刃具、量具、模具、滾動軸承、滲碳及表面淬火的零件等。

中溫回火

工件在350～500 ℃之間進行的回火。

目的是得到較高的彈性和屈服點，適當的韌性。回火后得到回火屈氏體，指馬氏體回火時形成的鐵素體基體內分布著極其細小球狀碳化物（或滲碳體）的復相組織。

力學性能：35～50HRC，較高的彈性極限、屈服點和一定的韌性。

應用范圍：主要用于彈簧、發條、鍛模、沖擊工具等。

高溫回火

工件在500~650℃以上進行的回火。

目的是得到強度、塑性和韌性都較好的綜合力學性能。

回火后得到回火索氏體，指馬氏體回火時形成的鐵素體基體內分布著細小球狀碳化物（包括滲碳體）的復相組織。

力學性能：25～35HRC，較好的綜合力學性能。

應用范圍：廣泛用于各種較重要的受力結構件，如連桿、螺栓、齒輪及軸類零件等。

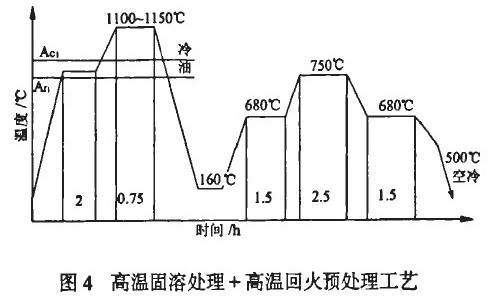

工件淬火并高溫回火的復合熱處理工藝稱為調質。調質不僅作終熱處理，也可作一些精密零件或感應淬火件預先熱處理。

文章原創，轉載請注明出處。

我們只做好鍛件 大型鍛件www.sh-chuangli.com

文章原創如需轉載請注明永鑫生鍛造廠提供！
